Оценка перспективных направлений повышения эффективности использования пастбищ для крупного рогатого скота показала, что организационно и экономически целесообразно малопродуктивные сельскохозяйственные угодья преобразовывать в более продуктивные культурные пастбища путем посева многолетних и однолетних трав и использовать мелкозагонный и крупнозагонный способы выпаса животных с применением электропастуха.

Электроизгороди обеспечивают порционное, наиболее эффективное использование травостоя в мелких загонах. При крупнозагонном способе вместо дорогостоящей капитальной изгороди также целесообразно применять дешевый электропастух.

Составляющие электропастуха

Рассмотрим основные элементы для построения электроизгороди:

1. Электропастух (генератор)
2. Проводники (провода, ленты, шнуры)
3. Изоляторы для проводников
4. Столбы
5. Комплект для калитки
6. Соединители
7. Шест заземления
8. Молниеотвод
9. Тестер
10. Специальный высоковольтный кабель
11. Дополнительные элементы

Рекомендации по высоте и количеству линий

Для разных животных рекомендуется разная высота размещения проводников и количество линий в зависимости от физиологических особенностей.

Высота проводника

Высота линий электроизгороди

Общая схема

Рассмотрим общий вид электроизгороди на схеме. В примере показано ограждение с тремя линиями.

Схема

Принцип работы конструкции

pastuh

Действие электроизгороди в обычных условиях: животное одновременно касается земли и проводника электроизгороди и получает легкий удар током.

Электропастух (генератор) вырабатывает импульсы высокого напряжения, проходящие по проводникам с частотой 1 раз в секунду. При соприкосновении животного с изгородью электрический ток проходит через тело животного в землю. Животное получает слабый удар электрическим током и отходит от изгороди. Удар током не представляет опасным для жизни животного, а вырабатывает у животного устойчивый рефлекс не приближаться к изгороди.

Варианты питания электроизгороди:

  • с питанием от сети напряжением 220 В
  • с питанием от батареи 9-12В
  • с питанием от солнечной батареи

Если есть возможность, всегда выбирайте электропастух, работающий от сети. Мощный пастух необходим, когда:

  • идет выпас животных с длинной шерстью
  • лента ограждения расположена низко (риск: трава может касаться ограждения)
  • изгородь большой протяженности
  • в стаде есть самцы

Установка столбов для калитки:

1. Определитесь с разметкой территории, местоположением электропастуха, количеством и расположением проходов.
2. Установите столбы для калитки. Калитка должна обеспечивать беспрепятственный проход животных, людей и проезд техники.
3. Установите столбы для электроизгороди по всему периметру.

Высота столбов должна быть фиксированая по всему периметру (по отношению к ландшафту). Расстояние между столбами подбирается с учетом ландшафта. Чем больше перепадов высот, неровностей, канав и т.д., тем чаще устанавливаются столбы. Максимальное расстояние между столбами 10 метров.

Размер калитки

kalitkaРекомендуемая ширина калитки в зависимости от используемого комплекта от 2,5 м до 4,5 м. Пружинный комплект: 4,5 м

Комплект с гибким шнуром: 3,2 или 4,5 м.

При использовании только ручек и изоляторов для калитки отдельно, расстояние между столбами должно составлять от 2,5 до 3,5 м.

Установка калитки (пружинный комплект)

калиткаПорядок установки:
1. Установите столбы для калитки
2. Вкрутите в столбы изоляторы для калитки
3. Соедините пружину с изолированной ручкой
4. Установите пружинный комплект на изоляторы для калитки

Установка комплекта для калитки:
1. Комлект для калитки состоит из пружины, изолированной ручки и изоляторов для калитки. Изолированные ручки позволяют открывать и закрывать калитку, не отключая электропастух.
2. Подберите оптимальную высоту линий электроизгороди. Высота и количество линий для каждого вида животных подбирается согласно рекомендациям.

kalitka-pastuha

Установка калитки с гибким шнуром

kalitka2

Монтаж изоляторов

stolbi

1. Установите столбы для электроизгороди по всему периметру
2. Наметьте высоту линий изгороди.
3. Высота линий подбирается с учетом рекомендаций для каждого вида животных.
4. Вкрутите столбы изоляторы при помощи специального приспособления.
5. Проверьте, чтоб все изоляторы были установлены прорезью для проводника вверх.

Важно! При использовании деревянных столбов установка изоляторов обязательна, так как потери напряжения на сырой древесине значительны. Проводники не должны касаться неизолированных элементов изгороди. Это может привести к поломке электропастуха.

montaz-izolyatorov

Установка проводников

Проводник1. Закрепите проводник за изолятор для калитки с помощью специального соединителя, сделав несколько витков.

2. Затяните соединитель для обеспечения надежного контакта.

3. Соедините верхнюю линию электроизгороди с нижней. Установите перемыкчи между линиями каждые 200 – 300 м для обеспечения равномерного распределения высокого напряжения по всей длине изгороди.

4. Проверьте качество соединений.

Монтаж электроизгороди

Соединение линий между собой

Соедините линии между собой перемычками. Проведите электричество под калиткой с помощью высоковольтного кабеля. Это обеспечит хороший ток электричества через калитку.

Правый край калитки. Продолжайте тот же провод, не обрывая его! Соединитель для проводов предотвратит выскакивание провода при открытии калитки. К этому же соединителю Вы можете подключить провод для проведения электричества под калиткой.

Линии электроизгороди

Установка соединителей

СоединителиСоединение проводников для обеспечения хорошего контакта используйте специальные соединители OLLI. Некачественные соединители подвергаются коррозии и нарушают работу электроизгороди.

Порядок установки:

1. Вставьте проводник в соединитель

2. Затяните соединитель дляобеспечения контакта

Изоляторы

Выбирайте качественные проводники и соединители

1Важно! Не соединяйте проводники узлом! Узлы не обеспечивают должного контакта, вследствие чего возникает искрение. Искрение приводит к перегреву и к преждевременному выходу из строя проводника. Также искрение может стать причиной помех в работе радиоаппаратуры.

Так нельзя!!! Проводники изгороди не должны касаться земли, растительности, деревянных или металлических столбиков изгороди. Рекомендуется тщательно очищать растительность на участке вблизи электроизгороди.

содинители

Установка натяжителей

НатяжителиНатяжка проводников

Натяжители необходимы для натяжки проводников по периметру. При хорошем натяжении проводники меньше подвержены колебаниям, что увеличивает срок службы.

Порядок установки:

1.Вставьте проводник в натяжитель
2.Натяните проводник до устранения провисания

Установка натяжителей

Установка электропастуха (генератора)

1. Установите генератор, закрепив его с помощью крепежных элементов, входящих в комплект поставки.

2. Установите шест заземления рядом с генератором. Шест заземления должен быть заглублен минимум на 80 см в землю. Для сухого и сыпучего грунта (песок) используйте несколько шестов заземления.

Порядок установки:

  1. Установите генератор
  2. Вбейте шест заземления на 80 см в землю.
  3. Установите источник питания.

Установка генератора

Организуйте качественное заземление!

ЗаземлениеЗаземление электропастуха не должно быть связано с заземлением зданий, общим заземлением сети или водопроводом. По технике безопасности, заземление электропастуха должно быть установлено на безопасном расстоянии (не менее 10м) от заземления зданий (или водопровода).

По этой причине для организации заземления рекомендуется использовать специальный высоковольтный кабель. Это особенно важно в тех случаях, когда электропастух расположен в помещении и заземляющий кабель нужно вывести из здания.

При подключении заземления к водопроводу, последствием может быть ощущение ударов электрическим током например в душе. Подключение заземления пастуха к общей системе заземления электросети может вызвать помехи в работе электро- и радиоустройств, например в телефоне.

Установите шест заземления на берегу реки, озера или на краю канавы (необходимо влажноеместо). Никогда не устанавливайте заземляюший шест под крышу, так как сухая почва (песок) плохо проводит электричество!

Подключение генератора

генератор1. Установите молниеотвод. Молниеотвод необходим для предотвращения выхода из строя генератора при попадании разряда молнии в электроизгородь. Подключите молниеотвод к электроизгороди.
2. Подключите электропастух к заземлениюи молниеотводу.
3. Подключите электропастух к источнику питания, соблюдая полярность.

Порядок установки:
1.Установите молниеотвод
2.Подключите молниетвод к электроизгороди.
3.Подключите генератор к заземлению и к молниеотводу
4.Подключите генератор к источнику питания

Громотвод

Второй вариант установки молниеотвода

Громотвод 2

Проверка работы электроизгороди

Измерение напряжения в электроизгороди: Включите генератор и проверьте с помощью тестера напряжение в проводниках и соединителях. При работе электроизгороди в местах соединений не должно быть искрения. Если при работе электроизгороди слышны щелчки в соединениях, это признак плохого контакта и искрения. Искрение приводит к перегреву и преждевременному выходу из строя проводников.

Порядок проверки изгороди:
1. Заземлите тестер
2. Проверьте напряжение в местах соединения.
3. Проверьте напряжение на проводниках. Напряжение изгороди должно быть как минимум 4,0 кВ (4000В) в зависимости от модели электропастуха.

Измерение напряжения в электроизгороди

Проверка заземления

Заземление2Проверка заземления с помощью тестера:

1. Выключите электропастух

2. Соедините ленту изгороди с землейкак можно дальше от электропастуха, как минимум на расстоянии 100 м от пастуха. Соединить ленту с землей можно, например, прислонив к ленте касающийся земли железный шест.

3. Включите электропастух и вставьте вземлю заземляющий стержень тестера Olli-Digitester на расстоянии 1 м от заземляющего шеста. Коснитесь клеммой тестера заземляющего шеста или клеммы заземления электропастуха. Значение напряжения высветится на дисплее.

Если показание тестера превышает 300 В (0,3 кВ), заземление слабое. Причиной может быть слишком сухая почва, ржавый или слишком короткий шест заземления, недостаточное количество шестов заземления.

Проверка исправности электропастуха

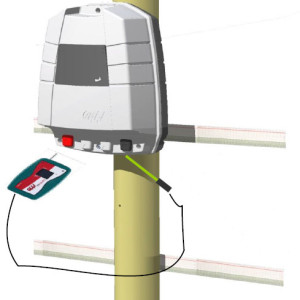

ПроверкаПроверка электропастуха тестером:

1. Отсоедините электропастух от изгороди.

2. C помощью тестера Olli измерьте напряжение междуклеммами электропастуха.

3. Подключите питание электропастуха

4. Коснитесь тестером клемм электропастуха:заземляющим стержнем тестера – клеммы заземления пастуха; второй клеммой тестера — “+” клемму электропастуха, отмеченную знаком “молния”.

В зависимости от модели электропастуха тестер должен показывать напряжение 4000-10 000 вольт (Digitester: 1 кВ = 1000 вольт).

(Если Вы используете новую модель электропастуха Olli, клемма тестера Digitester не поместится в клемму красной кнопки электропастуха. В этом случае присоедините к пастуху кусок ленты и измерьте напряжение на ленте.)
