Що потрібно знати про електроогорожі

Що потрібно знати про електроогорожі
Наявність:
ДЕТАЛЬНИЙ ОПИС:

Оцінка перспективних напрямів підвищення ефективності використання пасовищ для великої рогатої худоби показала, що організаційно та економічно доцільно малопродуктивні сільськогосподарські угіддя перетворювати на більш продуктивні культурні пасовища шляхом посіву багаторічних та однорічних трав та використовувати дрібнозагонний та великозагінний способи випасу тварин! –more–>

Електрозгороди забезпечують порційне, найбільш ефективне використання травостою в дрібних загонах. При великозагінному способі замість дорогої капітальної огорожі також доцільно застосовувати дешевий електропастух.

СКЛАДНІ ЕЛЕКТРОПАСТУХИ

Розглянемо основні елементи для побудови електроогорожі:

1. Електропастух (генератор)
2. Провідники (дроти, стрічки, шнури)
3. Ізолятори для провідників
4. Стовпи
5. Комплект для хвіртки
6. З’єднувачі
7. Шест заземлення
8. Блискавковідвід
9. Тестер
10. Спеціальний високовольтний кабель
11. Додаткові елементи

РЕКОМЕНДАЦІЇ З ВИСОТИ І КІЛЬКОСТІ ЛІНІЙ

Для різних тварин рекомендується різна висота розміщення провідників та кількість ліній залежно від фізіологічних особливостей.

Висота провідника< /a>

Висота ліній електроогорожі

ЗАГАЛЬНА СХЕМА

Розглянемо загальний вигляд електроогорожі на схемі. На прикладі показано огорожу з трьома лініями.

Схема

ПРИНЦИП РОБОТИ КОНСТРУКЦІЇ

pastuh

Дія електроогорожі у звичайних умовах: тварина одночасно стосується землі та провідника електроогорожі і отримує легкий удар струмом.

Електропастух (генератор) виробляє імпульси високої напруги, що проходять провідниками з частотою 1 раз на секунду. При дотику тварини з огорожею електричний струм проходить через тіло тварини в землю. Тварина отримує слабкий удар електричним струмом і відходить від огорожі. Удар струмом не є небезпечним для життя тварини, а виробляє у тварини стійкий рефлекс не наближатися до огорожі.

Варіанти живлення огорожі:

  • з живленням від мережі напругою 220 В
  • з живленням від батареї 9-12В
  • з живленням від сонячної батареї

Якщо є можливість, завжди вибирайте електропастух, який працює від мережі. Потужний пастух потрібен, коли:

  • де випасання тварин з довгою шерстю
  • стрічка огорожі розташована низько (ризик: трава може стосуватися огорожі)
  • огорожа великої протяжності
  • у стаді є самці

Встановлення стовпів для хвіртки:

1. Визначтеся з розміткою території, розташуванням електропастуха, кількістю та розташуванням проходів.
2. Встановіть стовпи для хвіртки. Хвіртка повинна забезпечувати безперешкодний прохід тварин, людей та проїзд техніки.
3. Встановіть стовпи для огорожі по всьому периметру.

Висота стовпів повинна бути фіксована по всьому периметру (стосовно ландшафту). Відстань між стовпами підбирається з урахуванням ландшафту. Що більше перепадів висот, нерівностей, канав тощо, то частіше встановлюються стовпи. Максимальна відстань між стовпами 10 метрів.

РОЗМІР КАЛИТКИ

kalitka Рекомендована ширина хвіртки в залежності від комплекту від 2,5 м до 4,5 м. Пружинний комплект: 4,5 м

Комплект із гнучким шнуром: 3,2 або 4,5 м.

При використанні лише ручок та ізоляторів для хвіртки окремо відстань між стовпами повинна становити від 2,5 до 3,5 м.

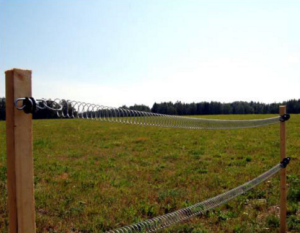

ВСТАНОВЛЕННЯ КАЛІТКИ (ПРУЖИННИЙ КОМПЛЕКТ)

хвірткаПорядок встановлення:
1. Встановіть стовпи для хвіртки
2. Вкрутіть в стовпи ізолятори для хвіртки
3. З’єднайте пружину із ізольованою ручкою
4. Встановіть пружинний комплект на ізолятори для хвіртки

Встановлення комплекту для хвіртки:
1. Комплект для хвіртки складається з пружини, ізольованої ручки та ізоляторів для хвіртки. Ізольовані ручки дозволяють відкривати та закривати хвіртку, не відключаючи електропастух.
2. Підберіть оптимальну висоту ліній електроогорожі. Висота та кількість ліній для кожного виду тварин підбирається згідно з рекомендаціями.

kalitka-pastuha

ВСТАНОВЛЕННЯ хвіртки з гнучким шнуром

kalitka2

МОНТАЖ ІЗОЛЯТОРІВ

stolbi

1. Встановіть стовпи для огорожі по всьому периметру
2. Намітте висоту ліній огорожі.
3. Висота ліній підбирається з урахуванням рекомендацій для кожного виду тварин.
4. Вкрутіть стовпи ізолятори за допомогою спеціального пристрою.
5. Перевірте, щоб усі ізолятори були встановлені прорізом для провідника вгору.

Важливо! При використанні дерев’яних стовпів установка ізоляторів є обов’язковою, оскільки втрати напруги на сирій деревині значні. Провідники не повинні стосуватися неізольованих елементів огорожі. Це може призвести до поломки пастуха.

montaz-izolyatorov

УСТАНОВКА ПРОВІДНИКІВ

Provodnik1. Zakrepite provodnik za izolyator dlya kalitki s pomoshch’yu spetsial’nogo soyedinitelya, sdelav neskol’ko vitkov.

2. Zatyanite soyedinitel’ dlya obespecheniya nadezhnogo kontakta.

3. Soyedinite verkhnyuyu liniyu elektroizgorodi s nizhney. Ustanovite peremykchi mezhdu liniyami kazhdyye 200 – 300 m dlya obespecheniya ravnomernogo raspredeleniya vysokogo napryazheniya po vsey dline izgorodi.

4. Prover’te kachestvo soyedineniy.

Montazh elektroizgorodi

SOYEDINENIYe LINIY MEZHDU SOBOY

Soyedinite linii mezhdu soboy peremychkami. Provedite elektrichestvo pod kalitkoy s pomoshch’yu vysokovol’tnogo kabelya. Eto obespechit khoroshiy tok elektrichestva cherez kalitku.

Pravyy kray kalitki. Prodolzhayte tot zhe provod, ne obryvaya yego! Soyedinitel’ dlya provodov predotvratit vyskakivaniye provoda pri otkrytii kalitki. K etomu zhe soyedinitelyu Vy mozhete podklyuchit’ provod dlya provedeniya elektrichestva pod kalitkoy.

Linii elektroizgorodi

USTANOVKA SOYEDINITELEY

SoyediniteliSoyedineniye provodnikov dlya obespecheniya khoroshego kontakta ispol’zuyte spetsial’nyye soyediniteli OLLI. Nekachestvennyye soyediniteli podvergayutsya korrozii i narushayut rabotu elektroizgorodi.

Poryadok ustanovki:

1. Vstav’te provodnik v soyedinitel’

2. Zatyanite soyedinitel’ dlyaobespecheniya kontakta

Izolyatory

VYBIRAYTE KACHESTVENNYYe PROVODNIKI I SOYEDINITELI

1Vazhno! Ne soyedinyayte provodniki uzlom! Uzly ne obespechivayut dolzhnogo kontakta, vsledstviye chego voznikayet iskreniye. Iskreniye privodit k peregrevu i k prezhdevremennomu vykhodu iz stroya provodnika. Takzhe iskreniye mozhet stat’ prichinoy pomekh v rabote radioapparatury.

Tak nel’zya!!! Provodniki izgorodi ne dolzhny kasat’sya zemli, rastitel’nosti, derevyannykh ili metallicheskikh stolbikov izgorodi. Rekomenduyetsya tshchatel’no ochishchat’ rastitel’nost’ na uchastke vblizi elektroizgorodi.

sodiniteli

USTANOVKA NATYAZHITELEY

Ещё 3 686 / 5 000 Результаты перевода

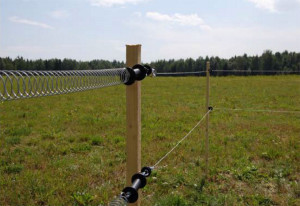

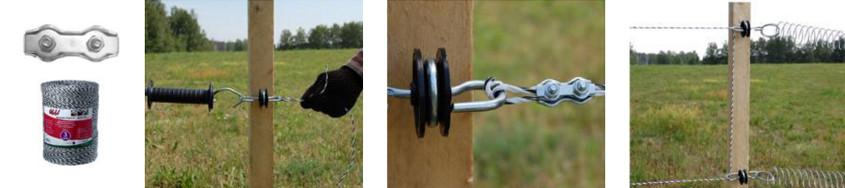

Провідник1. Закріпіть провідник за ізолятор для хвіртки за допомогою спеціального з’єднувача, зробивши кілька витків.

2. Затягніть з’єднувач, щоб забезпечити надійний контакт.

3. З’єднайте верхню лінію електроогорожі з нижньою. Встановіть перемички між лініями кожні 200 – 300 м для забезпечення рівномірного розподілу високої напруги по всій довжині огорожі.

4. Перевірте якість з’єднань.

Монтаж електроогорожі

З’ЄДНАННЯ ЛІНІЙ між собою

З’єднайте лінії між собою перемичками. Проведіть електрику під хвірткою за допомогою високовольтного кабелю. Це забезпечить хороший струм електрики через хвіртку.

Правий край хвіртки. Продовжуйте той самий провід, не обриваючи його! З’єднувач для дротів запобіжить вискакуванню дроту під час відкриття хвіртки. До цього ж з’єднувача Ви можете підключити провід для проведення електрики під хвірткою.

Лінії електроогорожі

УСТАНОВКА З’ЄДНЮВАЧІВ

З'єднувачіЗ’єднання провідників для забезпечення гарного контакту використовуйте спеціальні з’єднувачі OLLI. Неякісні з’єднувачі зазнають корозії та порушують роботу електроогорожі.

Порядок встановлення:

1. Вставте провідник у з’єднувач

2. Затягніть з’єднувач для забезпечення контакту

Ізолятори

ВИБІРАЙТЕ ЯКІСНІ ПРОВІДНИКИ ТА З’ЄДНЮВАЧІ

1Важливо! Чи не з’єднуйте провідники вузлом! Вузли не забезпечують належного контакту, унаслідок чого виникає щирість. Іскріння призводить до перегріву і передчасного виходу з ладу провідника. Також іскріння може стати причиною перешкод у роботі радіоапаратури.

Так не можна!!! Провідники огорожі не повинні стосуватися землі, рослинності, дерев’яних або металевих стовпчиків огорожі. Рекомендується ретельно очищати рослинність на ділянці поблизу електроогорожі.

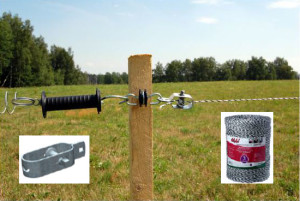

УСТАНОВКА НАТЯЖУВАЧІВ

НатягувачіНатяжка провідників

Натяжники потрібні для натяжки провідників по периметру. При хорошому натягу провідники менше схильні до коливань, що збільшує термін служби.

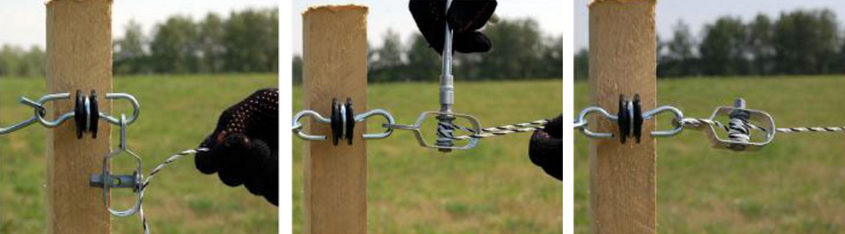

Порядок встановлення:

1.Вставте провідник у натягувач
2.Натягніть провідник до усунення провисання

Установка натягувачів

УСТАНОВКА ЕЛЕКТРОПАСТУХА (ГЕНЕРАТОРА)

1. Встановіть генератор, закріпивши його за допомогою кріпильних елементів, що входять до комплекту постачання.

2. Встановіть жердину заземлення поруч із генератором. Шест заземлення має бути заглиблений мінімум на 80 см у землю. Для сухого та сипкого ґрунту (пісок) використовуйте кілька жердин заземлення.

Порядок встановлення:

  1. Встановіть генератор
  2. Вбийте жердину заземлення на 80 см у землю.
  3. Встановіть джерело живлення.

Установка генератора

ОРГАНІЗУЙТЕ ЯКІСНЕ ЗАЗЕМЛЕННЯ!

ЗаземленняЗаземлення електропастуха не повинно бути пов’язане із заземленням будівель, загальним заземленням мережі або водопроводом. За технікою безпеки, заземлення електропастуха має бути встановлене на безпечній відстані (не менше 10м) від заземлення будівель (або водопроводу).

З цієї причини для організації заземлення рекомендується використовувати спеціальний високовольтний кабель. Це особливо важливо в тих випадках, коли електропастух розташований у приміщенні і кабель, що заземлює, потрібно вивести з будівлі.

При підключенні заземлення до водопроводу, наслідком може бути відчуття ударів електричним струмом, наприклад, у душі. Підключення заземлення пастуха до загальної системи заземлення електромережі може спричинити перешкоди в роботі електро- та радіопристроїв, наприклад, у телефоні.

Встановіть жердину заземлення на березі річки, озера або на краю канави (необхідне вологе місце). Ніколи не встановлюйте заземлювальний жердину під дах, тому що сухий грунт (пісок) погано проводить електрику!

ПІДКЛЮЧЕННЯ ГЕНЕРАТОРА

генератор1. Встановіть блискавковідведення. Блискавковідвід необхідний для запобігання виходу з ладу генератора при попаданні розряду блискавки в огорожу. Підключіть блискавковідведення до електроогорожі.
2. Підключіть електропастух до заземлення та блискавковідводу.
3. Підключіть електропастух до джерела живлення, дотримуючись полярності.

Порядок встановлення:
1.Встановіть блискавковідвід
2.Підключіть блискавковод до електроогорожі.
3.Підключіть генератор до заземлення та до блискавковідводу
4.Підключіть генератор до джерела живлення

Громвідвід

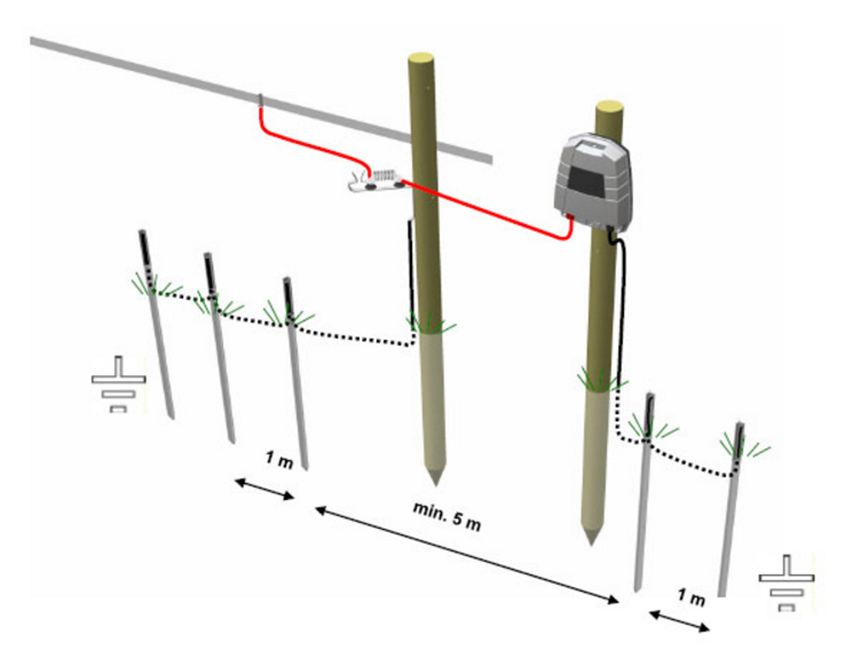

ДРУГИЙ ВАРІАНТ ВСТАНОВЛЕННЯ БЛИЗНЕННЯВІДВОДУ

Громотвід 2

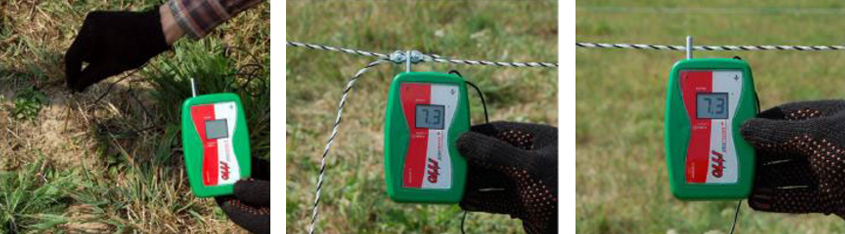

ПЕРЕВІРКА РОБОТИ ЕЛЕКТРОВИГОРОДУ

Вимірювання напруги в електрозгороди: Увімкніть генератор і перевірте за допомогою тестера напругу в провідниках і з’єднувачах. При роботі електроогорожі в місцях з’єднань не повинно бути іскріння. Якщо при роботі електроогорожі чути клацання в з’єднаннях, це ознака поганого контакту та іскріння. Іскріння призводить до перегріву та передчасного виходу з ладу провідників.

Порядок перевірки огорожі:
1. Заземлити тестер
2. Перевірте напругу в місцях з’єднання.
3. Перевірте напругу на провідниках. Напруга огорожі має бути як мінімум 4,0 кВ (4000В) залежно від моделі електропастуха.

Вимірювання напруги в електроогорожі

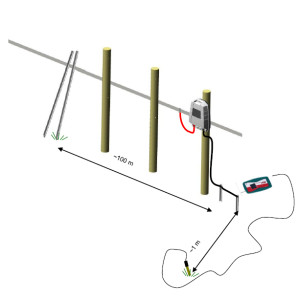

Перевірка заземлення

Заземлення2Перевірка заземлення за допомогою тестера:

1. Вимкніть електропастух

2. З’єднайте стрічку огорожі із землею якнайдалі від електропастуха, як мінімум на відстані 100 м від пастуха. З’єднати стрічку із землею можна, наприклад, притуливши до стрічки залізну жердину, що стосується землі.

3. Увімкніть електропастух і вставте в землю заземлювальний стрижень тестера Olli-Digitester на відстані 1 м від жердини. Торкніться клемою тестера заземлення жердини або клеми заземлення електропастуха. Значення напруги висвітиться на дисплеї.

Якщо показ тестера перевищує 300 В (0,3 кВ), заземлення слабке. Причиною може бути занадто сухий грунт, іржава або занадто коротка жердина заземлення, недостатня кількість жердин заземлення.

ПЕРЕВІРКА СПРАВНОСТІ ЕЛЕКТРОПАСТУХА

ПеревіркаПеревірка електропастуха тестером:

1. Від’єднайте електропастух від огорожі.

2. За допомогою тестера Olli виміряйте напругу між клемами пастуха.

3. Підключіть живлення пастуха

4. Торкніться тестером клем електропастуха: заземлюючим стрижнем тестера – клеми заземлення пастуха; другою клемою тестера – “+” клему електропастуха, відзначену знаком “блискавка”.

Залежно від моделі електропастуха, тестер повинен показувати напругу 4000-10 000 вольт (Digitester: 1 кВ = 1000 вольт).

(Якщо Ви використовуєте нову модель електропастуха Olli, клема тестера Digitester не поміститься в клему червоної кнопки електропастуха. У цьому випадку приєднайте до пастуха шматок стрічки та виміряйте напругу на стрічці.)
